Сборка и монтаж распределительных электрощитков

Распределительный электрощиток – это устройство, принимающее и распределяющее потоки электрического тока в осветительных установках зданий и сооружений любого назначения. Электрический щиток служит защитой проводки в случае короткого замыкания и при перегрузках, а также обеспечивает безопасность людей и животных от поражения электрическим током. Один щиток может соединяться с одной и более электросетями. Правильные сборка и монтаж электрического щитка влияют на работу всей электросети.

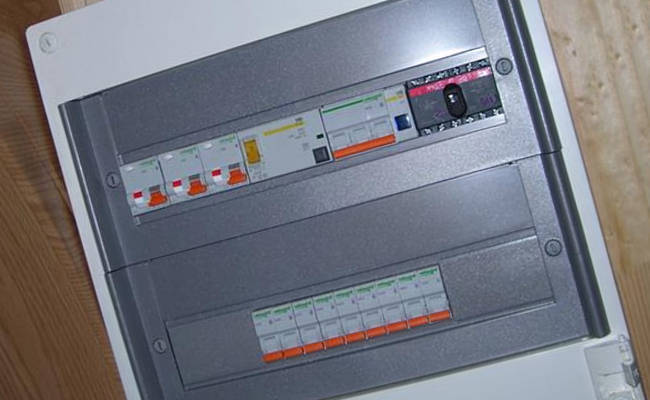

Виды электрических распределительных щитков

Распределительные электрощитки бывают разных видов. Классифицируются по следующим направлениям:

• Целевое назначение. Одни модели способны обеспечить электроэнергией одну небольшую квартиру, другие – целый этаж, третьи – производственную линию. Существуют следующие виды щитков: главный распределительный, резервный, автоматический, силовой, этажный, квартирный.
• Материал изготовления. Считается, что металлические электрощитки самые надежные. Но на практике доказано, что комбинированные (металл с пластиком) и пластиковые ничуть не хуже металлических. Некоторые корпуса щитков выполняются даже со стеклянными вставками.
• Степень защиты корпуса. Есть щитки с защитой от пыли и влажности, а также антивандальные и с герметичным корпусом для расположения на открытом пространстве.
• Размер корпуса. От размеров корпуса зависит: сколько может быть вмонтировано устройств и подведено кабельных линий.
• Метод монтажа. Существуют конструкции, которые крепятся на стену или подвешиваются. Популярны модели, которые можно скрыть в специальных нишах (встраиваемые).

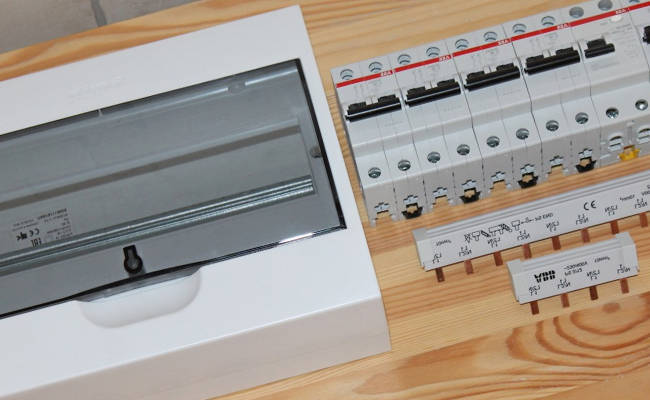

Основные элементы электрощитка

В набор стандартного электрического распределительного щитка входят следующие элементы:

• Корпус щитка. Может быть выполнен из металла или пластмассы, его размеры зависят от количества элементов, размещенных внутри.
• DIN-рейка. Служит для закрепления автоматических выключателей. Рейку можно обрезать и подогнать под требующиеся размеры.
• Распределительные и заземляющие шины. Располагаются внутри корпуса, соединяют все подведенные провода. Изготавливаются двух типов: открытый и закрытый. Шины закрытого типа максимально защищены от доступа и прикосновений.
• УЗО – устройство защитного отключения. Быстро обесточивает линию при фиксировании начала утечки напряжения в электросети.
• Автоматические выключатели и ввод. Бывают разной мощности, выбор которой зависит от предназначения распределительного щитка.
• Электросчетчик. Учитывает расход электроэнергии. Может быть установлен отдельно от распределительного щитка.
• Провода. Соединяют все элементы распределительного электрощитка между собой. Различают рабочие, заземляющие и нулевые типы проводов.

Принципы распределения электричества по щитку

Электричество, поступающее от источника передачи, должно равномерно и правильно распределяться между отдельными группами электроприборов в доме. Только в этом случае будет обеспечены безопасность людей и нормальное функционирование домашней техники. К основным принципам распределения относятся:

• Все потребители мощностью выше 2 киловатт должны быть выделены в отдельные группы. К ним относятся стиральные машины, холодильники, электроплиты, посудомойки и т. д. На каждую такую группу должен быть установлен отдельный автомат.
• Сечение кабеля подключения зависит от мощности потребляющего устройства. При подключении обязательно следует учитывать соответствие сечения и силы тока, проходящего через щиток.
• В каждом отдельном помещении желательны собственная линия розеток и линия освещения, подсоединенные каждая к своему автомату. При необходимости не надо будет отключать всю квартиру сразу.

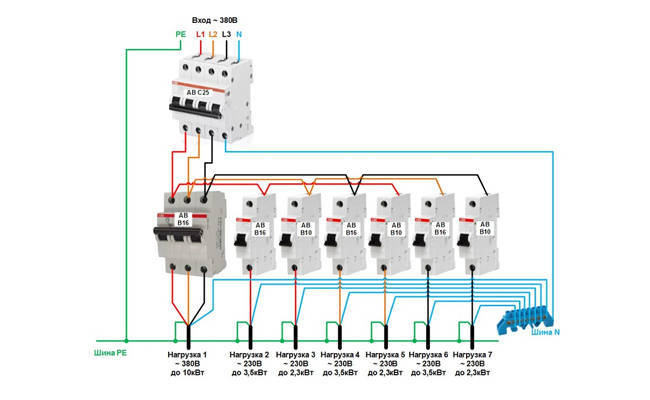

Схемы электрического распределительного щитка

Сборка и монтаж распределительного щитка всегда начинается с составления схемы. Без проектирования собрать и подключить счетчик сможет только специалист высокого класса, обладающий багажом знаний и опыта.

Классическая схема – это условное изображение от приема и до распределения потоков тока. На схеме в обязательном порядке прописываются все обозначения, а также классы защиты. Условные обозначения – в международном формате. Схему лучше сохранить: для добавления в будущем новых модулей или замены старых.

Схемы можно подразделить на несколько видов:

• Простые. Применяются для однокомнатных квартир старой постройки. Включают три автомата на 16А: для освещения, розеток, стиральной машины. Для защиты от скачков напряжения в электрической сети в схему добавляют реле, которое осуществляет контроль напряжения. Для больших квартир – в схему добавляют автоматы.
• С заземлением. Применяются в новых домах или при замене кабеля в старых. В схему вставляются дополнительные устройства защитного отключения (УЗО), которые отреагируют на малейшую утечку и автоматически отключат электропитание при нарушении. Схема питания в 380 вольт намного сложнее квартирных (220В).
• Трехфазные. Рекомендуются для многоквартирных и частных домов. При составлении схемы вводятся противопожарный УЗО, трехполюсный автомат (или рубильник).

Что понадобится для сборки электрощитка?

Чтобы правильно собрать учетно-распределительный щит для частного дома или отдельной квартиры понадобятся:

• Набор отверток разных размеров.
• Пассатижы, бокорезы, нож.
• Маркер, наконечники, саморезы, стяжки.
• Заранее составленная схема сборки.
• Гребенчатая шинка и провода.

Провод для распределительного щитка должен быть не ломким и легко изгибаться во всех направлениях под любым углом. Такое требование обусловлено компактностью электрощитков. Для этих целей подойдет провод с медной жилой. Существуют монолитные и многопроволочные жилы. Монолитные труднее гнуть, но легче подключать к клеммам. Для подключения многопроволочных к зажимам клемм их придется обжать специальными наконечниками. Сечение провода необходимо подобрать в соответствии с силой тока. Например, для сечения в 1,5 мм сила тока не должна превышать 16 ампер, для сечения 35 мм – от 110 до 135 ампер.

Этапы сборки электрического распределительного щитка

Сборка распределительного электрощитка требует особого внимания и аккуратности, а также проверки подключения:

• Подготовка корпуса щитка. На корпусе снять все заглушки, демонтировать дверку. Установить кронштейны, корпус примерить (можно временно закрепить) по месту установки, а затем снять. Сборку распределительного щитка удобней осуществлять на горизонтальной поверхности.
• Примерка расстояний. Перед подключением проводов необходимо выяснить какой длины кабель потребуется. На этом этапе ничего не закрепляется, но кабель предварительно укладывается в щиток. Рекомендуется обратить внимание на расстояния между автоматами и нулевыми шинами, а также между рядами автоматов. Не обрезайте кабель впритык, так как потом будет сложно выполнить подводку и подключение.
• Зачистка кабелей. Все кабеля, которые будут заводиться в щиток зачищаются, т. е. снимается внешняя изоляция с их концов. При этом жилы необходимо пронумеровать маркером и закрепить на временный самодельный крючок сбоку щитка.
• Завод кабелей. Перед заводом провода внутрь необходимо проверить наличие достаточного количества отверстий на корпусе щитка. Они должны быть оснащены изоляцией, а их диаметр должен позволять свободное протягивание провода. На входе и выходе устанавливаются зажимные хомуты.
• Разводка кабелей внутри щитка. Согласно схеме и нумерации провода располагают внутри корпуса щитка и подключают к клеммам. Начинают работу всегда сверху и слева направо. Провода укладываются в один слой, без резких загибов и переломов. На этом же этапе на рейке крепятся УЗО и автоматы согласно схеме.
• Защита щитка от ремонтно-отделочных работ. Все концы кабеля необходимо изолировать изолентой или специальными колпачками, которые предотвратят попадание строительной пыли на открытую жилу. Для защиты можно сделать временную картонную крышку, которая крепится малярным скотчем.
• Предварительная сборка распределительного щита. На этом этапе проверяется правильность подключения, затягиваются все зажимы и для проверки подается напряжение попеременно на отдельные линии. Выявляются и устраняются все нарушения и нерабочие состояния. Проверяется соответствие схеме.
• Окончательная сборка распределительного электрощита. Корпус распределительного щитка со всей начинкой аккуратно вешается на кронштейны, удаляется временная крышка, очищается от строительного мусора. На этом этапе подключается нулевой вход выключателя, до конца зажимаются все клеммы.
• Пусконаладочные работы. На щиток вешается крышка и осуществляется запуск всей системы. После полной проверки щиток готов к эксплуатации.

Можно ли заказать сборку и установку распределительного щитка?

Все работы по монтажу распределительного электрощитка требуют определенных знаний в области электричества. И даже, если вы полностью подкованы теоретически, на практике все может оказаться не так радужно.

В случаях, когда:

• Существуют сомнения в собственных силах.
• Непонятен принцип сборки электрощитка.
• Не хочется возиться с непонятными схемами.
• Желаете получить гарантию на сборку и монтаж.
